机械密封HM108系列

      本系列机械密封按照国家标准“GB6556-86机械密封的形式，主要尺寸,材料和识别标志”综合前几种密封结构的优缺点，广泛征求用户意见而设计研制的,我公司1989年-2000年期间生产的胶体磨、水泵、饮料泵、自吸泵、离心泵、研磨泵等机械所采用。
      本系列亦符合DIN24960-80标准，ISO3069-74以及其他国家有关标准。
      本型号磨付配对材料有始末对陶瓷，陶瓷多陶瓷，硬质合金对硬质合金，硬质合金对碳化硅，用户也可根据自己使用介质的特点，提出磨擦付配对材料。
      本系列结构属内装、内流、单端面、单弹簧非平衡型，适用于各种离心泵及其类似机械旋转轴的密封。

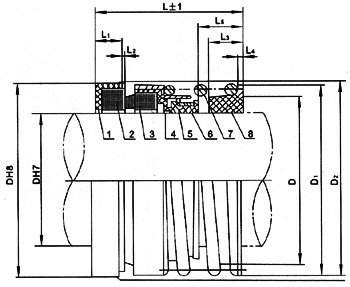

1、静环垫 2、静环 3、动环 4、波纹管 5、传动套 6、紧圈 7、弹簧 8、弹簧座

型号	b	D	D1	D2	L	L1	L2	L3	L4	L5	d1
108-12	12	23	22	24	20	4.5	1.5	4.0		5.0	18.8
108-14	14	25	24.5	26						7.5	21
108-18	18	33	32	34	25	5.5		5.0		6.1	27
108-20	20	35	34	36						5.6	28
108-25	25	40	39	41	32			7.5		8.8	33
108-30	30	45	44	46	35	7.0		8.0		9.0	38
108-35	35	50	49	51	37		2.0	8.5		11	43
108-40	40	58	56	60	40	8.0		9.0		10.3	49
108-45	45	63	61		40	8.0		9.0		10.3	54
108-50	50	70	67	73	4.5	8.5		10.0		12	58.5
108-55	55				4.5	8.5	2.5	10.0		12	64
